Basic- und Detail-Engineering

Basic-Engineering

Steht das verfahrenstechnische Konzept als Ergebnis der Vorplanungen (siehe Projektvorbereitung) für eine Anlagenerweiterung oder Errichtung einer neuen Anlage, so kann mit dem Basic-Engineering begonnen werden.

Verfahrensplanung

Im prozessorientierten Bereich (Verfahrensplanung bzw. Ausführungsplanung) definieren wir den Umfang einer Anlage und spezifizieren das benötigte Hauptequipment. Als größere Package Units bestimmen sie aufgrund teils langer Lieferzeiten, wie schnell das Projekt realisiert werden kann (Long Lead Items).

Basierend auf dem Basic-Engineering erlangt das Hauptequipment die Bestellreife. Für die eigentliche Bestellung holen wir entsprechende Angebote ein, moderieren Lieferantengespräche und erstellen technische und wirtschaftliche Vergleichstabellen.

Wir unterstützen Sie bis zur Entscheidungsfindung und geben basierend auf unserer Expertise entsprechende Bestellempfehlungen ab.
Den Prozess stellen wir im Rohrleitungs- und Instrumentierungsdiagramm (R&I-Schema) dar. Hier kommt unser intelligentes und datenbankbasiertes Planungswerkzeug Autocad P&ID "Process & Instrumentation Design" von Autodesk zum Einsatz.

Anlagenplanung

Mit der Layoutplanung (Anlagenplanung bzw. Anlagenprojektierung) verdeutlichen wir die räumlichen Dimensionen und Zusammenhänge Ihrer Anlage. Dies geschieht in der Regel dreidimensional mit der Planungssoftware Autocad Plant 3D. Bei Umbauten an Bestandsanlagen oder kleineren Neubauprojekten kann aber auch eine herkömmliche zweidimensionale Planung sinnvoll sein.

Im Basic-Engineering können wir auch eine Terminplanung zur Projektrealisierung erarbeiten und die Kostenschätzung (Investitionskosten und Betriebskosten) präzisieren.

Steht das Hauptequipment aus der vorausgegangenen Verfahrensplanung erst einmal fest, legen wir gemeinsam mit Ihren Spezialisten aus den Bereichen Elektrik und Automation die Grundzüge der Spannungsversorgung und des Prozessleitsystems fest.

Detail-Engineering

Im Detail-Engineering gestalten wir den eigentlichen Anlagenprozess und definieren damit die vollständigen Planungspakete für die beteiligten Fachbereiche.

Zum Beispiel legen wir die Regelventile, automatische und manuelle Absperrarmaturen sowie die Messinstrumente fest. Wir dimensionieren Standardkomponenten wie Pumpen und Rührwerke, planen die Rohrleitungen und die Trassenverläufe, geben entsprechende Isometrien aus. Wir designen Bütten und Behälter.

Alle Erkenntnisse werden in entsprechenden Listen und im R&I-Diagramm festgehalten. Die Listen generieren wir aus dem Autocad P&ID per Knopfdruck. Die zugehörige Funktionsbeschreibung entweder asl Verbalbeschreibung oder als Logikdiagramm ermöglicht die Programmierung des Prozessleitsystems.

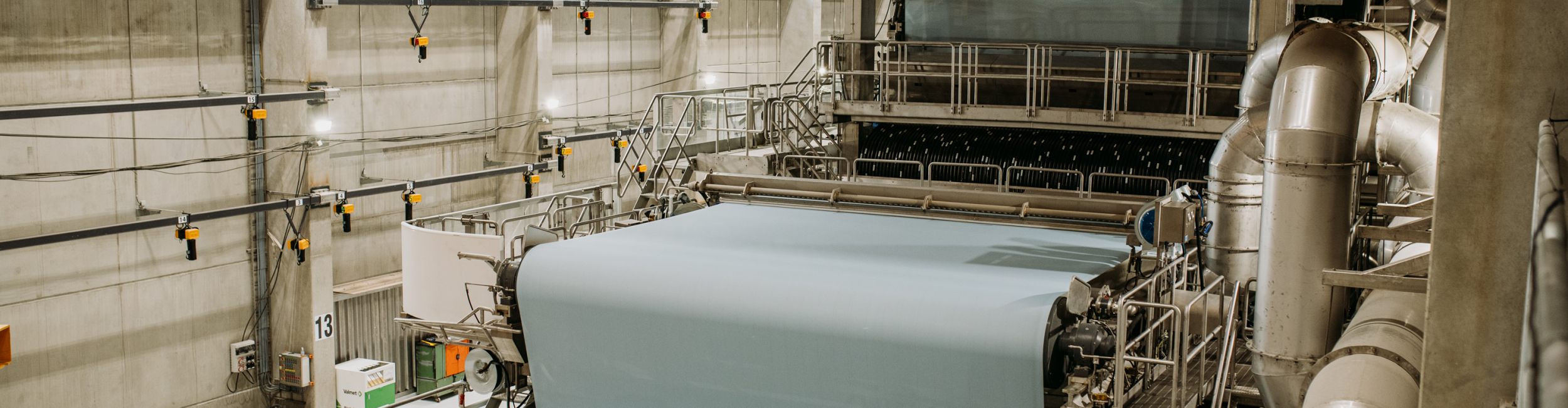

Aus der Anlagenplanung des Basic-Engineerings generieren wir Layouts der einzelnen Abteilungen wie z.B. der Papiermaschinenhalle oder der Stoffaufbereitung. Unter Verwendung von Lastangaben entstehen Bauleitpläne zur Weiterverarbeitung durch den Bauplaner. Wir konstruieren die Stahlgestelle zur Aufstellung von Aggregaten und die Rohrleitungsunterstützungen.

Wir planen die elektrischen Schaltschränke, legen Kabelrouten fest und dimensionieren die Kabeltrassen. Wir erstellen Signallisten und legen die Hardware Ihres Prozessleitsystems fest.

Ergebnis des akribischen Detail-Engineerings sind Ausschreibungs- und Anfrageunterlagen, die definierte Leistungsverzeichnisse für sämtliche technischen Ausrüstungen und Materialien und auch Angaben zu den Montageleistungen enthalten.
